機器組み込みに最適なアンテナ分離構造！
多彩なカード・タグを1台で網羅するスーパーマルチRFモジュール

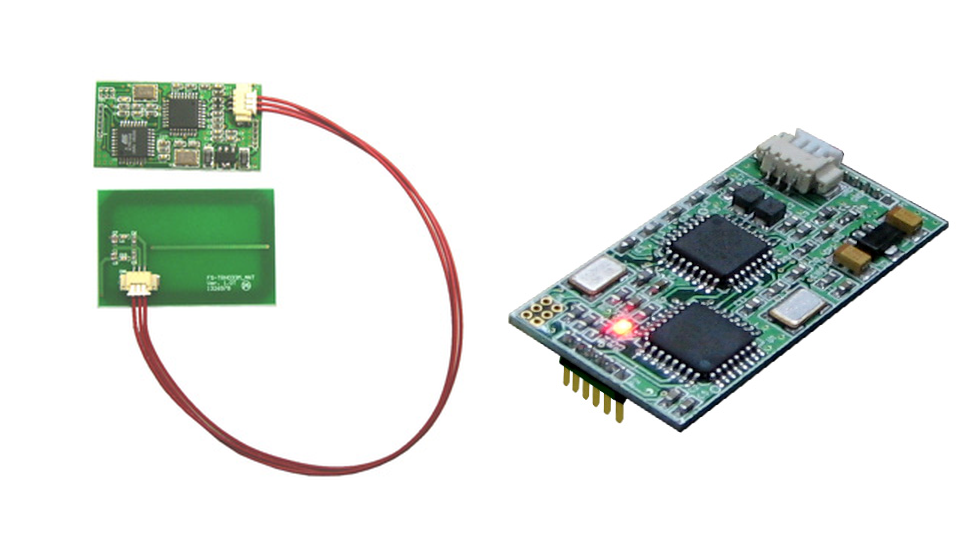

「スーパーマルチRFモジュール STL920B」は、コントロール基板（39×20mm）とアンテナ基板（42×27mm）を200mmの専用ケーブルで切り離した、各種電子機器・産業機器への組み込みに特化した13.56MHz帯RFIDリーダー/ライターです。
国内標準のFeliCa（交通系IC・電子マネー）をはじめ、運転免許証やtaspoなどのISO/IEC 14443 Type-A/B、長距離交信に優れたISO/IEC 15693（I-CODE, Tag-It HF）まで幅広くカバー。電源投入だけでUIDを自動出力する「ポーリングモード」と、オリジナルコマンドを送出できる「トランスペアレント機能」を標準搭載。総務省の型式指定（第AC-09049号）を取得済みのため、個別の電波法申請不要ですぐに製品へ組み込みいただけます。
主な特長
コントロール部（39×20mm）とアンテナ部（42×27mm）をケーブル長200mmで分離。狭小スペースや複雑な筐体形状にも自在にレイアウトでき、機器前面の最適なタッチ位置にアンテナを配置できます。
電源をONにするだけで、かざされたICカードやタグのUID/IDmを自動検知してUARTへ即座に出力。上位CPU側での複雑なコマンドハンドシェイク処理が不要となり、開発工数を劇的に削減します。
Suica等の交通系IC、Edy/nanaco/WAONなどの電子マネー、おサイフケータイ、運転免許証、Mifare、taspo、さらに物流・図書管理で普及するISO-15693（I-CODE, Tag-It HF）まで1モジュールで対応します。
オリジナルコマンドをそのまま送出できるTransparent機能を搭載。規格固有の特殊シーケンスや独自プロトコルへのアクセスなど、高度で柔軟なシステム開発が可能です。
DC3.0V～9.0V（推奨3.3V～5.5V）の広範な入力電源に対応。各種マイコンボードや産業用機器の電源ラインからダイレクトに供給可能です。タグ読み取り状態を視認できる赤色LEDも標準搭載しています。
誘導式読み書き通信設備の型式指定（第AC-09049号）を取得済み。電波法上の申請手続きや認証取得の手間が不要となり、製品の量産・早期市場投入を強力にサポートします。
対応ICカード・RFIDタグ例
- 交通系IC（Suica / PASMO / ICOCA / TOICA 等）
- 電子マネー（楽天Edy / nanaco / WAON）
- おサイフケータイ / NFC対応スマートフォン
- ISO/IEC 14443 Type-A（Mifare Standard / Mifare UltraLight）
- ISO/IEC 14443 Type-B（運転免許証 / taspo / マイナンバーカード）
- ISO/IEC 15693（I-CODE SLI / Tag-It HF 等）
開発キット＆豊富なオプション
評価から量産、卓上運用までスムーズに立ち上げられるツールとオプションをご用意しています。
本体、通信距離確認用ミニUSBベースボード（簡易接続ピンソケット付）、デモアプリケーション（Visual Studio C# プロジェクトファイル付属）が揃った即時評価セット。
STL920BのUART（TTL）信号をRS-232CまたはミニUSBに手軽に変換できる小型ベース基板。PCや産業用PLCとの接続検証に最適です。
ABS樹脂製ケースにモジュールを内蔵した卓上型リーダライタ（外寸51×74×17mm、重量約65g）。底面のネジ孔を利用して壁面固定運用も可能です。
受信したUIDデータをキーボード入力（HID）に自動変換するソフトウェア。Excelや既存システム上のカーソル位置へ直接UIDを自動入力できます（区切り文字・タグ種別付加対応）。
製品仕様（スペック表）
| 製品名 | スーパーマルチRFモジュール STL920B（卓上型: STL920B-DT） |
|---|---|
| 使用周波数 | 13.56 MHz |
| 国内電波法区分 | 誘導式読み書き通信設備（型式指定番号: 第AC-09049号） |
| 高周波送信出力 | 10 mW（漏洩電界強度: 500 μV/m以下 / 距離10m QP） |
| 対応規格 ※1 |
ISO/IEC 14443 Type-A / Type-B ISO/IEC 18092（FeliCa） ISO/IEC 15693、Tag-It HF、I-CODE |
| 交信距離 ※2 |
Type-A: 50 mm Type-B: 5 ～ 35 mm Type-C (FeliCa): 50 mm ISO-15693: 90 mm |
| 通信領域 ※3 | UID読み取り、フリーエリア読み書き（※ISO-15693、Mifare Ultralightは専用コマンドを用意。それ以外はTransparentコマンドにて対応可能） |
| 外部インターフェース | UART（TTLレベル） |
| 通信速度 | 19,200 bps ／ 115,200 bps（端子設定により選択可能） |
| 電源電圧・消費電流 | DC 3.0V ～ 9.0V（DC 3.3V ～ 5.5V 推奨）／ 150mA 以下（DC 5V動作時） |
| 外形寸法 |
コントロール部基板: 39.0 × 20.0 (mm) アンテナ部基板: 42.0 × 27.0 (mm) アンテナケーブル長: 200 mm ※卓上型ユニット（STL920B-DT）: 幅51 × 縦74 × 高さ17 (mm) ／ 重量約65g |
| 動作環境条件 | 動作温度: -10℃ ～ +60℃ ／ 動作湿度: 20% ～ 80%RH（結露なきこと） |
| カスタム対応 ※4 | UID読み取り専用仕様、ISO-15693リトライ設定追加など、カスタムファームウェア仕様でのご提供も承ります。 |
※2 使用環境、使用ICタグにより異なります。
※3 ISO-15693、Mifare Ultralightは専用コマンドを用意。それ以外はTransparentコマンドをご利用いただくことで対応可能です。
※4 UID読み取りのみ、ISO-15693リトライ設定追加機能などカスタムファームウェア仕様でのご提供も承ります。
