改札フラッパーゲートやキオスク端末にすっきり埋め込み！
広角1D/2Dバーコード・QRスキャナ ＆ NFC非接触対応モジュール

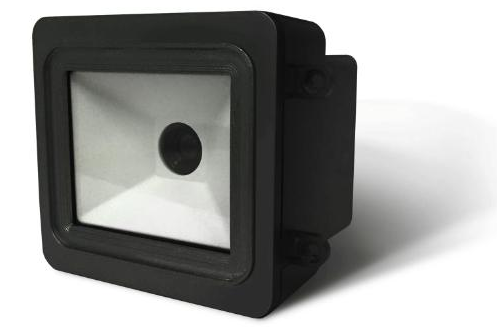

「DQ-Cube」は、改札ゲート（Turnstile gate）や自動券売機、キオスク端末、パーキング精算機などの機器内部への組込みに特化したモジュラー型キューブリーダーです。省スペースな正方形キューブ形状を採用し、広角CMOSイメージャによる1D/2Dバーコード・QRコード読み取りを標準搭載。さらにオプションでNFC非接触ICカード（FeliCa、Mifare、DESFire、Cipurse、ISO 15693）の同時搭載が可能。Wiegand（32/34/64/66bit）、RS-232/485、USB、DC9～24Vに対応し、各種端末の認証ユニットとしてスムーズに統合できます。
主な特長
改札フラッパーゲートやキオスク端末の前面パネル・筐体内部へすっきり埋め込めるコンパクトな正方形モジュラー設計。限られたスペースでも美しく収まります。
水平72°×垂直57°の広角視野を持つCMOSスキャナを搭載。利用者がかざしたスマホ画面のQRチケットや紙のバーコードを瞬時に読み取ります。
FeliCa®やMifare、DESFire、Cipurse、ISO 15693に対応するNFCリーダー機能をオプション追加可能。1つの読み取り窓でQRとICカードの両方に対応できます。
32 / 34 / 64 / 66 bit Wiegandフォーマットをはじめ、RS-232、RS-485、USBに対応。DC9～24Vの電源仕様で、改札コントローラや産業用機器へ容易に接続できます。
主な用途・組込み例
QR乗車券・IC定期券の入出場管理
自動精算端末へのユニット組込み
施設ゲートのIC＆QR二次元コード認証
工場やオフィスの入出門ゲート連携
駐車券バーコード・割引券スキャン
会員証スキャン・クーポン認証
製品仕様（スペック表）
| 製品名 | DQ-Cube（Barcode & NFC Reader modular type） |
|---|---|
| CPU | ARM Cortex-M4 |
| プログラム／データメモリ | 1MBytes Flash ／ 192KBytes SRAM |
| バーコードスキャナ |
1D / 2D Barcode (CMOS 640×480 pixels) 最小分解能：≥3.9 mil ／ 視野角：水平72°× 垂直57° 広角 |
| 非接触IC機能（※オプション） |
13.56 MHz (HF帯 / NFC) ISO 14443 Type A & B, Mifare series, ISO 18092 (NFC), FeliCa®, Cipurse, ISO 15693 |
| SAMスロット（※オプション） | SIMタイプスロット × 1EA (ISO7816 T=0 / T=1) |
| ホストインタフェース |
・Wiegand (32 / 34 / 64 / 66 bit) ・RS-232 / RS-485 または USB |
| 表示／サウンド | ステータスLED（青・赤）、磁気ブザー |
| 入力電源 | DC 9 ～ 24V |
| 動作温度・湿度範囲 | 動作温度：0～50℃ ／ 動作湿度：30～90%（※ただし結露なきこと） |
